Портативный электромагнит для магнитопорошковой дефектоскопии ЭМА-500

Электромагнит ЭМА-500 обладает целым рядом преимуществ по сравнению с другими моделями ЭМА: он легче, удобнее, мощнее. Важной эргономической особенностью ЭМА-500 является узкая рукоятка, значительно облегчающая работу с электромагнитом. Ярмовой магнит применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015.

Электромагнит имеет литой ударопрочный пластиковый корпус и соответствуют классу защиты IP66. Поставляется для работы от сети переменного тока 230 В или с электропитанием 42В от дополнительного трансформатора.
Может использоваться при максимальном времени включения 150 сек и максимальной относительной продолжительности включения (ОПВ) 50 %, за исключением UM8 (60 сек / 30 % ОПВ). Электромагнит оснащены съёмным кабелем во избежание его перегибов и изломов в месте соединения.

Преимущества ЭМА-500:

• Эргономичность конструкции обеспечивается узкой рукояткой и сбалансированной компоновкой узлов — это существенно снижает утомляемость оператора при длительной работе.
• Сверхлёгкость исполнения достигается за счёт применения композитных материалов несущего каркаса при сохранении высокого класса защиты IP66— устройство устойчиво к воздействию струй воды и пылевых взвесей.
• Ремонтопригодность кнопки «Пуск» – самого изнашиваемого элемента такого типа конструкции электромагнита, является существенным преимуществом для быстрого и недорогого сервисного обслуживания ЭМА-500.
• Возможность работы от портативного аккумулятора
• Сменные наконечники расширяют функционал для решения разнотипных инженерных задач: модульная система крепления позволяет оперативно адаптировать конфигурацию полюсов под геометрию контролируемых объектов, в том числе в случаях, где применение других электромагнитов серии ЭМА затруднено из‑за габаритных или конструктивных ограничений.

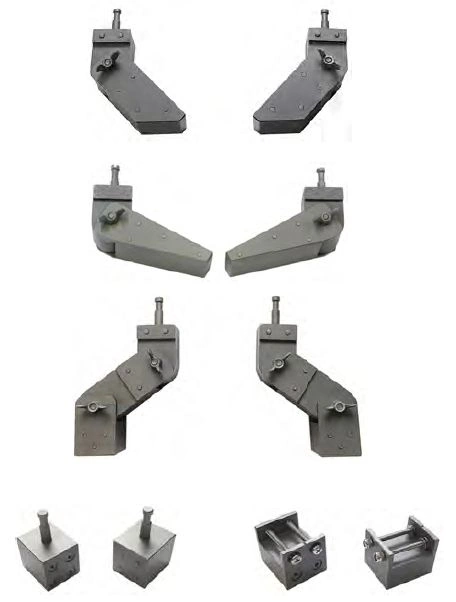

Варианты сменных наконечников

В стандартном исполнении оснащён трёхзвенными гибкими полюсами. За счёт этого межполюсное расстояние может устанавливаться в пределах от 95 до 250 мм.

Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары). Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.

Объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Портативный электромагнит ЭМА-500 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

Работа с электромагнитом.
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
• Подключить сетевой кабель к разъему на корпусе электромагнита;
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля.

Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы — отключить сетевой кабель от розетки сети, затем — от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

1. Портативный электромагнит ЭМА-500
2. Кабель питания, 3 м
3. Руководство по эксплуатации, совмещенное с паспортом
4. Специализированный кейс для переноски и хранения
